材料机制 · 产品类型 · 生产工艺 · 替代路线 · 产业突破

感兴趣的大伙点点关注，有感兴趣的方向和合金体系可以留言，我将结合大家感兴趣的方向做个调研合集。

在铜合金体系中，铍铜是一类很特殊的材料。

它的导电率不如纯铜，成本不如黄铜和磷青铜低，生产加工还需要更严格的职业健康与环保控制。但在高端弹性铜合金领域，铍铜长期占据重要位置。原因很直接：它能在铜基体中同时实现高强度、高弹性、良好疲劳性能、耐磨性、耐蚀性、非磁性和较好的尺寸稳定性。

对于普通导电件来说，这些性能可能显得“过剩”；但对于高端连接器、弹片、触点、微型弹簧、航空航天弹性元件、精密仪器部件、非火花工具和部分高导热模具部件来说，材料失效往往不是因为“不能导电”，而是因为接触压力下降、弹性回复不足、疲劳开裂、尺寸漂移或长期服役可靠性不够。

所以，铍铜不是普通铜合金，也不是单纯的“有毒争议材料”。更准确地说，它是一类性能上限很高、制造和合规门槛也很高的高端弹性铜合金。

现在产业界讨论铍铜，核心问题并不是“铍铜能不能用”，而是：哪些场景必须用铍铜？哪些场景可以用无铍材料替代？替代材料能不能在强度、弹性、导电率、疲劳寿命、应力松弛和加工成本之间形成真正闭环？

一、铍铜的产业定位：不是最高导电，而是高强高弹

铍铜一般分为两类。

第一类是高强铍铜，典型代表是 C17200 / Alloy 25。它的 Be 含量通常在 1.8%～2.0%左右，主要用于高强弹性件、精密连接器、弹片、弹簧和耐磨零件。其核心优势是高强度、高硬度、高弹性和良好疲劳性能。

第二类是高导铍铜，典型代表包括 C17500、C17510 等。它们的Be 含量较低，同时加入 Co 或 Ni，导电率高于 C17200，强度低于高强铍铜，主要用于电阻焊电极、导电弹性件、石油天然气、通信和汽车相关高导结构件。

从产品形态看，铍铜可以做成板带、棒材、线材、管材、锻件、铸件和模具材料。其中与连接器和弹性元件关系最密切的是板带和线材，与焊接电极、模具和高导热结构件关系更密切的是棒材、块材和电极材料。

这也是铍铜产业化时最容易被误解的地方：铍铜不是一种材料状态，而是一组依赖成分、冷加工和热处理状态的产品体系。

二、铍铜为什么强：核心是析出强化

铍铜的高性能主要来自时效析出强化。

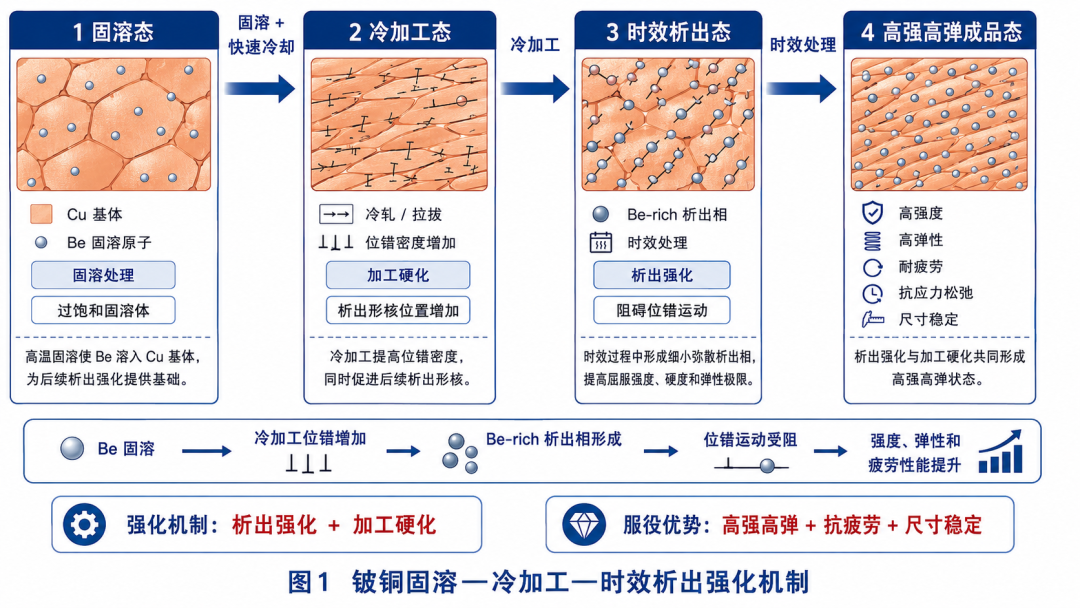

以高强铍铜 C17200 为例，材料先经过固溶处理，使 Be 尽可能溶入 Cu 基体，形成过饱和固溶体。之后通过冷加工和时效处理，基体中会析出细小弥散的Be-rich 强化相。这些析出相能够有效阻碍位错运动，从而显著提高屈服强度、抗拉强度、硬度和弹性极限。

从工艺逻辑看，铍铜的性能不是由单一步骤决定，而是由以下链条共同决定：固溶处理 → 快速冷却 → 冷加工 → 时效处理 → 析出强化 → 高强高弹状态。

冷加工的作用不只是提高强度，还能引入位错和亚结构，为后续析出提供形核位置。时效制度则决定析出相的尺寸、密度、分布和粗化程度。时效不足，析出不充分；时效过度，析出相粗化，强度和弹性会下降。

这意味着铍铜不是“买一个牌号就能用”，而是必须明确材料状态。固溶态适合复杂成形，但强度较低；冷加工态强度提高，但仍需要后续时效；mill-hardened 预硬化材料由材料厂完成时效，用户可直接冲压使用；成品时效适合部分先成形后强化的复杂零件。

对于连接器企业来说，真正采购的不是单纯的 C17200，而是某个厚度、某个硬度状态、某个导电率范围、某个弯曲性能和应力松弛指标的C17200 板带。这就是铍铜供应链的专业门槛。

三、铍铜为什么适合高端连接器和弹性件？

连接器和弹性件对材料有几项关键要求。

第一是弹性回复。端子插拔后必须恢复到设计位置，否则接触压力不足。

第二是高屈服强度。材料在装配、冲压和服役过程中不能发生过量塑性变形。

第三是疲劳寿命。连接器、开关和弹簧在反复插拔或振动环境下服役，材料需要承受大量循环载荷。

第四是抗应力松弛。端子在高温和持续应力下会出现接触压力衰减。温度越高、服役时间越长，这个问题越突出。

第五是尺寸和表面稳定性。高端端子尺寸小，公差窄，材料表面缺陷、边裂、残余应力和板形波动都会影响冲压和装配。

铍铜在这些指标上综合表现突出。高强铍铜 C17200 可达到很高的强度和硬度，同时保持一定导电率；高导铍铜C17500/C17510 则牺牲部分强度，换取更高导电率和导热能力，适合电极和高导结构件。

也就是说，铍铜并不是在所有指标上都第一，而是在高强度、高弹性、疲劳、耐磨、耐蚀和尺寸稳定性这些维度上形成了很强的组合优势。这类组合性能，正是许多替代材料难以完全覆盖的原因。

四、为什么产业界一直想替代铍铜？

1. 职业健康与环保合规

需要区分清楚：铍铜成品在正常使用中并不等同于危险材料。风险主要来自熔炼、焊接、磨削、抛光、干式打磨等加工环节可能产生的可吸入含铍粉尘、烟尘或颗粒。

这意味着铍铜生产加工必须配置更严格的通风、除尘、湿法加工、个人防护、废料管理和职业暴露监测体系。对于一些普通连接器或弹性件企业来说，这会显著提高管理成本和合规压力。

2. 原料和制造成本较高

铍铜不是低成本铜合金。其原料、专用熔炼加工、热处理、质量控制、安全环保和废料回收成本都高于普通铜合金。

因此，在性能要求不是特别极限的场景下，企业会优先考虑磷青铜、Cu-Ni-Si、Cu-Ti、Cu-Ni-Sn等替代材料。

3. 热处理状态管理复杂

铍铜性能高度依赖固溶、冷加工和时效状态。材料状态如果选错，可能出现成形性能不足、冲压折弯开裂、时效后尺寸变化、强度不足、过时效导致强度下降以及不同批次性能波动等问题。

这对于高端产品是优势，因为状态可设计；但对于一般企业是门槛，因为工艺控制更复杂。

4. 很多场景并不需要铍铜的极限性能

铍铜强，但不是每个零件都需要“性能天花板”。如果端子对导电率要求更高，对极限弹性要求没那么高，Cu-Ni-Si 可能更合适。如果产品是普通弹片或屏蔽编织结构，磷青铜可能已经足够。如果客户明确要求无铍，高强 Cu-Ti 或 Cu-Ni-Sn 就会成为备选。

所以铍铜替代不是因为它“不好”，而是因为产业在做性能、成本、合规和供应链风险之间的再平衡。

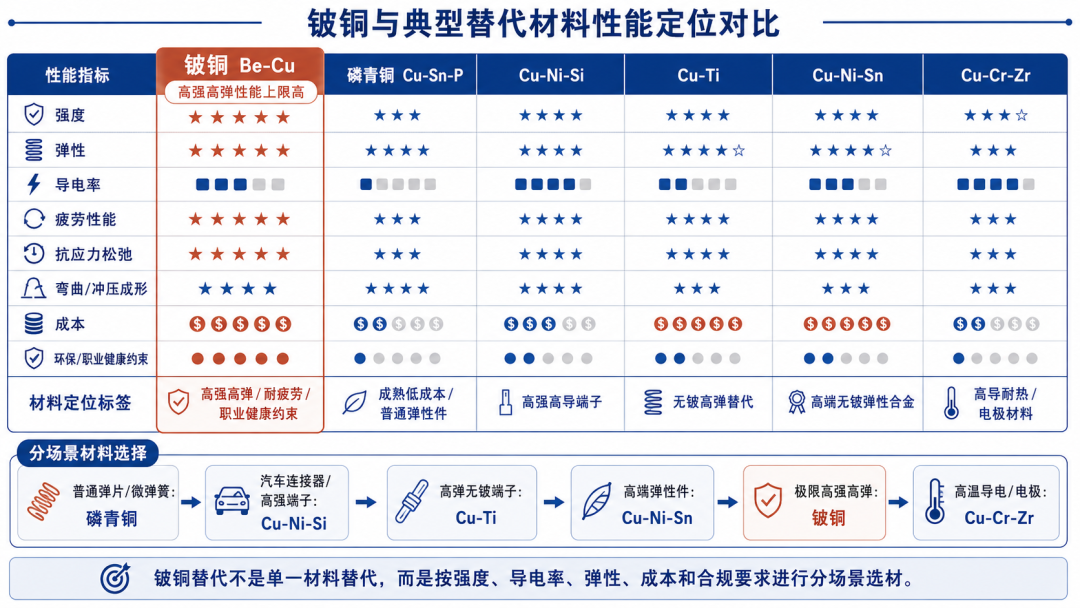

五、铍铜的替代材料路线

铍铜替代不是一种材料替代另一种材料，而是按照应用场景分层替代。

磷青铜：成熟替代，但上限有限

磷青铜适合大量中低端弹性件和连接器，工艺成熟、成本较低、可加工性好。但由于 Sn 固溶强化会明显降低导电率，其强度、抗松弛和导电性的组合通常难以覆盖高端铍铜应用。

Cu-Ni-Si：连接器端子的主流替代方向

Cu-Ni-Si通过 Ni₂Si 析出强化，在强度、导电率和抗应力松弛之间有较好平衡。对于汽车连接器、小型大电流端子、高强高导板带，它往往比磷青铜更有优势，也比铍铜具备更低的合规压力。

但Cu-Ni-Si 不是铍铜的完全替代。它更适合“高强高导端子”，而不是所有“极限高弹性件”。

Cu-Ti：高端无铍弹性材料

Cu-Ti 是最接近“无铍高弹铜合金”的路线之一。其优势是高强度、较好抗应力松弛和较好弯曲成形性。部分高强 Cu-Ti 产品被明确定位为铍铜替代材料。

问题在于，Cu-Ti 的导电率通常不高，且加工和热处理窗口较窄。它适合高端无铍端子、精密开关和对弹性要求高的零件，但不一定适合所有大电流端子。

Cu-Ni-Sn：高端无铍方案

Cu-Ni-Sn可通过调幅分解或相关组织调控获得高强度和较好的弹性性能，在航空航天、精密弹性件和特殊连接器中有应用潜力。它的定位不是低成本替代，而是高端无铍替代。

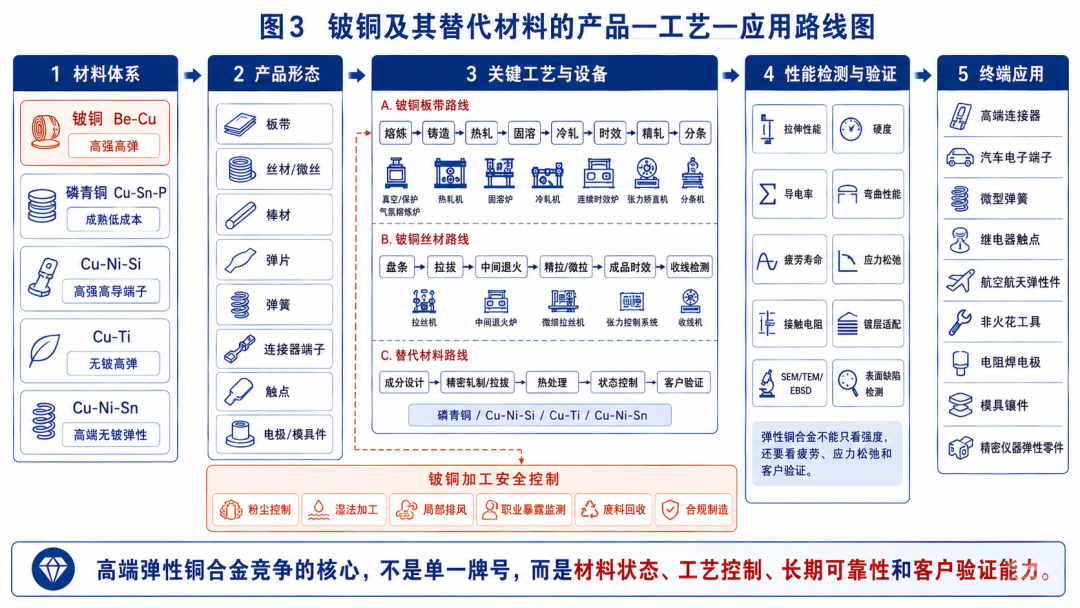

六、生产工艺与设备选择：铍铜不是普通铜带生产线

铍铜生产应按产品形态分线设计。

1. 板带产品

板带主要用于连接器、弹片和触点。典型工艺为：高纯铜 + Be 中间合金 → 真空或保护气氛熔炼 → 铸造 → 均匀化 → 热轧 → 固溶处理 → 冷轧 → 成品时效或预硬化处理 → 精轧 → 矫直清洗 → 分条收卷 → 性能检测。

关键设备包括真空感应熔炼炉、保护气氛熔炼炉、热轧机、固溶炉、冷轧机、连续时效炉、张力矫直机、清洗线、分条机、在线测厚仪和表面检测设备。

2. 丝材产品

铍铜丝主要用于微型弹簧、弹性触点、探针和精密导电弹性件。典型工艺为：铸坯 / 盘条 → 热加工 → 多道次拉拔 → 中间退火 → 精拉 / 微拉 → 成品时效 → 表面处理 → 收线检测。

关键控制点是线径精度、表面缺陷、断丝率、中间退火制度、成品弹性和疲劳寿命。

3. 棒材、电极和模具材料

高导铍铜或模具铍铜通常需要热加工、锻造、固溶、时效和机加工。其评价指标更关注导热性、硬度、耐磨性、抗软化、机加工稳定性和尺寸保持能力。

4. 安全环保设备是产线的一部分

铍铜生产不能只配置冶金设备。凡涉及磨削、抛光、焊接、干式切削、废料处理等环节，都要考虑粉尘收集、湿法加工、局部排风、过滤系统、职业暴露监测和废弃物管理。

这不是附属条件，而是铍铜产业化的前置条件。

七、国内外差距：不是“能不能做”，而是“能不能稳定进入高端供应链”

铍铜和高弹铜合金的国内外差距，不能简单概括为“国内没有”。

国内具备一定铍铜、磷青铜、Cu-Ni-Si 和部分高弹无铍铜合金生产基础。真正需要讨论的是高端应用中的稳定性和认证能力。

1. 高端状态稳定性

高端铍铜板带和丝材要求强度、弹性、导电率、弯曲性能、边部质量、表面状态和残余应力稳定。样品合格不等于整卷合格，单批合格不等于长期供货稳定。

2. 热处理和状态控制

高强铍铜的性能高度依赖时效制度。材料厂需要提供稳定的 mill-hardened 状态，或者与用户共同确定成形后时效方案。状态控制不稳定，会直接影响端子弹性、尺寸稳定和客户装配良率。

3. 高可靠服役数据库

国外成熟供应商往往不仅提供材料数据，还能提供不同状态下的疲劳、应力松弛、弯曲、接触电阻、镀层和热老化数据。国内不少材料仍停留在抗拉强度、硬度和导电率层面，缺少面向客户验证的长期数据库。

4. 无铍替代材料体系

无铍替代不是只开发一个 Cu-Ti 或 Cu-Ni-Si 牌号，而是要建立一套材料选型体系：什么场景用磷青铜，什么场景用 Cu-Ni-Si，什么场景用 Cu-Ti，什么场景仍然保留铍铜。

如果没有完整选型逻辑，替代很容易变成简单降本，最终导致产品可靠性下降。

5. 职业健康与绿色制造能力

铍铜进入高端供应链，必须同时满足材料性能和合规制造要求。对企业来说，安全环保体系本身就是核心竞争力的一部分。

八、突破方向：从“替代铍铜”转向“分场景选材”

铍铜替代不应被理解成一个简单口号。

更合理的方向是：高端场景保留铍铜，中端连接器转向 Cu-Ni-Si，高弹无铍场景发展 Cu-Ti 和 Cu-Ni-Sn，普通弹性件继续使用磷青铜。

第一，建立弹性铜合金选型数据库。

按强度、导电率、弹性、抗松弛、疲劳寿命、弯曲半径、镀层适配和成本，对铍铜、磷青铜、Cu-Ni-Si、Cu-Ti、Cu-Ni-Sn进行分场景评价。

第二，提高高端板带和微丝的一致性。

控制成分、晶粒、织构、析出相、表面质量、边部质量和残余应力，减少批次波动和客户冲压失效。

第三，补齐应力松弛和疲劳数据。

弹性铜合金的核心不是室温强度，而是长期服役稳定性。必须建立 125 ℃、150 ℃甚至更高温条件下的应力松弛数据库，以及反复弯曲和插拔寿命数据。

第四，强化材料—冲压—镀层—装配协同。

端子材料不是孤立使用。基材状态、冲压模具、折弯方向、镀层厚度、热老化和端子结构都会影响最终性能。供应商必须从材料厂角色向应用解决方案角色转变。

第五，建设合规制造体系。

对于仍需使用铍铜的高端场景，企业需要把粉尘控制、职业暴露监测、废料回收和环保合规纳入产线设计，而不是后期补救。

结语：铍铜不会简单消失，但会被重新分配应用边界

铍铜的产业地位来自它的综合性能。它的替代压力来自成本、合规和供应链风险。它的长期价值来自高端场景中难以完全复制的强度、弹性、疲劳和尺寸稳定性组合。

所以，铍铜不会简单被淘汰，也不可能在所有场景都被一种材料替代。

更真实的产业趋势是：中低端弹性件用磷青铜；高强高导端子用 Cu-Ni-Si；高弹无铍端子发展 Cu-Ti；高端弹性和尺寸稳定场景探索 Cu-Ni-Sn；极端高可靠应用中，铍铜仍然保留位置。

对材料企业来说，未来竞争不只是“能不能生产铍铜”，而是能否给客户提供一套清晰的弹性铜合金选材方案：该用铍铜时用铍铜，该替代时有可靠替代材料，该验证时有完整数据支撑。

这才是铍铜及其替代材料真正的产业逻辑。
