3.0%硅含量的无取向硅钢（NGO）是设计图纸上的常客。但在追求极致性能的领域——那些转速突破几万转的高速主轴、那些要求绝对静音的潜艇动力、以及那些在此刻正在重新定义效率边界的新能源驱动电机中，一种被称为“软磁材料皇冠上的明珠”的神秘材料，始终占据着统治地位。
它就是6.5%Si-Fe合金，业内敬称“超级硅钢”。
这不仅仅是一个化学成分的配比数字，它是物理学上帝在“电磁性能”与“机械制造”之间划下的一道不可逾越的红线。为什么偏偏是6.5%？为什么不是整数的5%或7%？
今天，就深入原子层面，研究一下“黄金分割点”背后的大智慧！

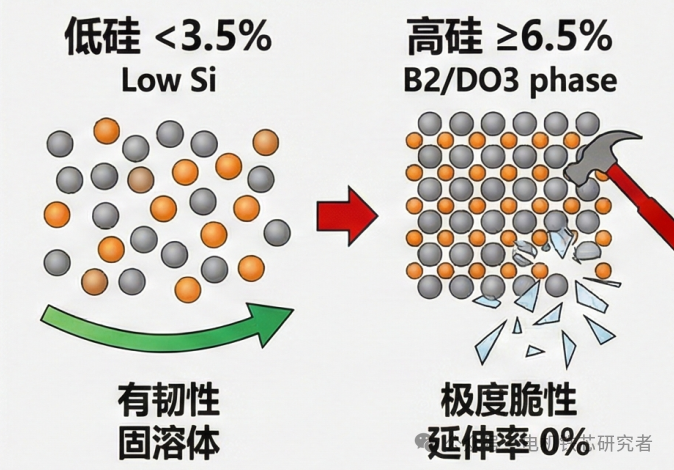

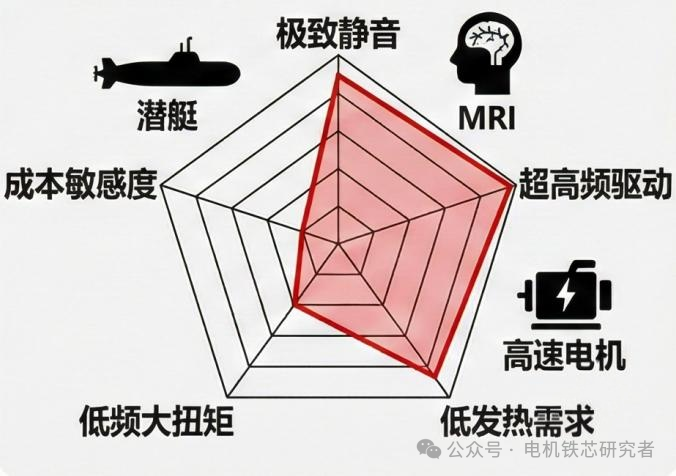

目录 一、缘起：硅，阻击电流的“路障” 二、奇点：6.5%处的物理学奇迹 三、诅咒：为何不能更多？——“有序化”的玻璃脆性 四、困境：为何不能更少？——高频效应的倒逼 五、破局：人类如何制造“不可能”的材料 六、应用：工程师的选材实战指南 七、总结：在极限边缘起舞

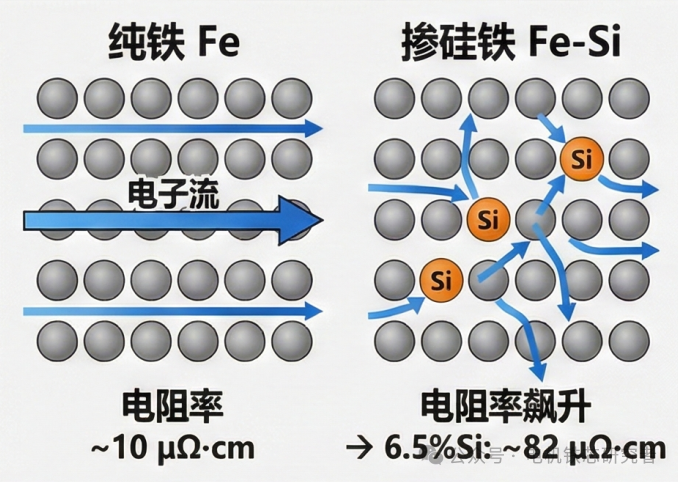

要探索6.5%的奥妙，首先要问个问题：我们为什么要往纯净的铁里掺杂硅？ 纯铁（Fe）拥有极好的导磁性，是磁力线的天然高速公路。但它有一个致命的缺陷——导电性太好了。在交变磁场中，良好的导电性意味着感应电流（涡流）可以像洪水一样在铁芯内部肆虐。 根据涡流损耗公式Pe∝f2/ρ（其中ρ为电阻率），电阻率越低，损耗就越大。如果不加干预，电机还没转起来，铁芯产生的热量就能把绝缘漆烤化。 1900年，英国冶金学家哈德菲尔德发现，向铁中加入硅（Si），可以产生奇效。硅原子进入铁的晶格后，会导致晶格发生微观畸变。这种畸变就像是在电子流动的道路上撒满了“路障”，极大地增加了电子散射，从而显著提高电阻率。 l纯铁：电阻率约10μΩ·cm l3%硅钢：电阻率提升至45μΩ·cm l6.5%硅钢：电阻率飙升至82μΩ·cm 仅从抑制发热的角度看，硅似乎是加得越多越好。然而，大自然从不给免费的午餐。 图1：电子流动的微观对比 注：纯铁导电性太好，在交变磁场中会产生像洪水一样的感应电流（涡流），导致严重发热。向铁中加入硅原子，会引起晶格微观畸变，就像在电子流动的道路上撒满了“路障”，极大地增加了电子散射，从而显著提高电阻率，抑制涡流损耗。 科学家们在实验中发现，当铁硅合金中的硅含量缓慢增加到6.5%（重量百分比）这个特定数值时，材料的物理属性发生了一次“质的飞跃”，仿佛触碰到了某个神秘的开关。 这一现象被称为“6.5%奇点”，主要体现在以下三个方面： 这是6.5%硅钢最核心、最不可替代的特性。 然而，在6.5%硅含量处，铁硅合金的饱和磁致伸缩系数惊人地降到了0！ 这意味着，无论磁场如何剧烈波动，铁芯体积纹丝不动。对于潜艇声呐、核磁共振（MRI）环境下的电机、以及对精度要求苛刻的光刻机工件台，这种“零磁致伸缩”是唯一的选择。 图2：6.5%奇点的“零磁致伸缩”效应 注：电机噪音本质上源于磁致伸缩效应，即铁芯在磁场下尺寸发生伸缩变化拍打空气。在6.5%硅含量这个特定的物理学奇点，铁硅合金的饱和磁致伸缩系数惊人地降到了0。 常说6.5%硅钢“没有脾气”，指的就是它的磁晶各向异性常数（K1）在此浓度下趋近于零。 简单来说，磁力线在晶体内部“转弯”不需要消耗能量，不再受晶格方向的束缚。这种近乎为零的各向异性，赋予了材料极高的最大磁导率（μmax）。这意味着只需要极小的励磁电流，就能唤醒沉睡的磁场。 综合了高电阻率（低涡流损耗）和低磁晶各向异性（低磁滞损耗），6.5%硅钢在高频下的总损耗表现是碾压级的。 在10kHz以上的频段，其损耗甚至可以媲美非晶合金，但它同时又保留了非晶合金所不具备的高饱和磁感应强度（Bs≈1.8T vs 非晶的1.5T） 综上所述，6.5%是物理学在电阻率、磁致伸缩、磁导率三者之间找到的唯一完美平衡点。 既然6.5%性能如此优越，按照工程思维，是不是做到7%、8%会更好？毕竟电阻率还会更高。 答案是否定的。因为一旦越过6.5%这条线，材料力学性能将面临“毁灭性崩塌”。 在低硅含量（<3.5%）下，硅原子在铁晶格中是随机分布的（固溶体），这时候金属还保留着韧性，可以冷轧成薄板。 然而，当硅含量接近并超过6.5%时，硅原子开始“搞小团体”，它们不再随机分布，而是倾向于形成一种极其规则、死板的排列结构，学术上称为“有序相”（主要是B2相和DO3相） 图3：从韧性到脆性的微观转变 注：一旦硅含量越过6.5%，材料力学性能将面临“毁灭性崩塌”。因为硅原子开始形成死板的“有序相”结构，把原本柔韧的金属晶格锁死，使得材料在室温下的延伸率直接降为0%，像玻璃一样脆，无法加工。 这种有序结构就像是把原本柔韧的金属晶格锁死了一样。 l位错钉扎：金属的变形依赖于“位错”的滑移，而有序相就像在滑移面上打满了钉子。 l极度脆性：当硅含量达到7%时，材料在室温下的延伸率直接降为0%。 0%延伸率意味着什么？ 意味着它像玻璃或饼干一样脆。你不能冲压它，模具一压下去，材料不是发生塑性剪切，而是直接粉碎性崩裂；甚至如果不小心把钢板掉在地上，它都会碎成一地渣。 所以，不能更多，是因为我们造不出来，也加工不了。6.5%是人类在保持材料拥有“最低限度可加工性”的前提下，所能触碰的极限天花板。 如果6.5%加工太难，那我们退一步，用4.5%或5.5%的中高硅钢行不行？ 当然可以，实际上市场上也有此类产品。但在高端应用中，差这1%就是“质”的差别。 随着新能源电机转速向20,000rpm甚至更高进军，驱动频率突破1kHz，高次谐波频率突破10kHz。 在高频下，磁通不再均匀流过铁芯截面，而是被挤压到表面，这叫趋肤效应。透入深度与电阻率的平方根成正比。 如果硅含量不够高（电阻率不够大），高频磁通就会被挤在极薄的表层，导致铁芯内部未被利用，且表面发热剧增。6.5%硅钢凭借其超高电阻率，能显著缓解这一效应。 图4：高频下的“趋肤效应”对比 注：如果硅含量不够高，电阻率不足，高频磁通就会挤在表层导致内部未被利用且表面剧烈发热。6.5%硅钢凭借超高电阻率，能显著缓解这一效应。 前文提到6.5%的磁致伸缩是“0”。 5.5%的硅钢虽然磁致伸缩也很小，但它不是0。在追求极致静音（如豪华电动车NVH）和微米级精度控制（如精密机床）的场景下，“很小”和“零”之间存在着无法跨越的体验鸿沟。 因此，不能更少，是因为在顶级的高频与静音指标面前，妥协意味着平庸。 既然6.5%硅钢脆如玻璃，那现在市面上的产品是如何制成的？这主要归功于冶金技术的几次重大突破，它们分别代表了人类智慧的几种不同解题思路。 这是目前商业化最成功（如日本JFE）的技术。 思路：既然6.5%的钢轧不动，那我就先轧好加工的3%硅钢。 工艺：将3%硅钢冷轧到0.1mm或更薄，然后送入高温炉，喷射四氯化硅（SiCl4）气体。硅原子从表面渗入，铁原子被置换出来。通过长时间扩散退火，让硅含量均匀达到6.5%。 评价：性能最好，但成本极高，就像给每一张钢板做了一次分子级的“桑拿”。 思路：有序相是导致变脆的元凶，那我就让钢水还没来得及形成有序相就冻住。 工艺：将熔融钢水直接喷射到高速旋转的冷却辊上，以每秒100万摄氏度的速度冷却。晶格瞬间冻结，有序相来不及析出，从而制成具有一定韧性的薄带。 评价：效率高，但很难做宽、做厚，多用于特殊形状铁芯。 思路：利用温度窗口，在有序相析出的盲区进行加工。 工艺：通过精准控制轧制温度（通常在几百摄氏度），在材料还能勉强滑移、而有序相又未完全锁死的狭窄窗口内，强行将6.5%硅钢轧制成材。 评价：这是国内众多钢企攻关的重点，也是实现低成本量产的希望所在。 图5：三大主流制造工艺示意图 注：CVD法是通过气体让硅原子渗入薄板置换铁原子；急冷法是让钢水以极快速度冷却，使有序相来不及析出；温轧法则是利用特定的温度窗口，在有序相未完全锁死时强行轧制。 理解了原理，该何时祭出这件“大杀器”？ 1.它的缺点（劝退指南）： 饱和磁密低：Bs值约为1.8T（1J22特种软磁合金为2.4T）。这意味着在低频大扭矩工况下，铁芯容易饱和，可能需要增加电机体积。 加工噩梦：虽然成品有一定韧性，但冲压依然容易崩模具，叠压系数较低。 贵：价格通常是普通硅钢的数倍。 2.它的主场（真香预警）： 超高速电机：基频>400Hz，甚至达到1kHz-5kHz（如高速空压机、飞轮储能）。 高频载波驱动：使用SiC/GaN器件的控制器，PWM载波频率极高，6.5%硅钢能有效吸收高频谐波损耗。 极致静音：对噪声极其敏感的潜艇、医疗设备、高端乘用车。 低发热需求：电机体积受限、散热困难，必须从源头降低铁损。 图6：6.5%硅钢应用场景“雷达图” 注：它的主场在于超高速电机、使用高频载波驱动的控制器、以及对极致静音和低发热有苛刻要求的领域。 6.5%超级硅钢，是材料科学领域一个关于“完美与妥”的经典样本。 它不多不少，刚好卡在电磁性能的巅峰与机械性能的悬崖之间。 多0.1%，它将碎裂成尘；少0.1%，它将泯然众人。 对于电机工程师而言，每一次选用6.5%硅钢，都是一次对物理极限的挑战。我们不仅仅是在选择一种材料，更是在利用人类最顶尖的冶金智慧，去驯服电子与晶格的桀骜不驯，将电能以最高效、最安静的方式转化为驱动世界的动力！1.磁致伸缩归零：静音的终极答案

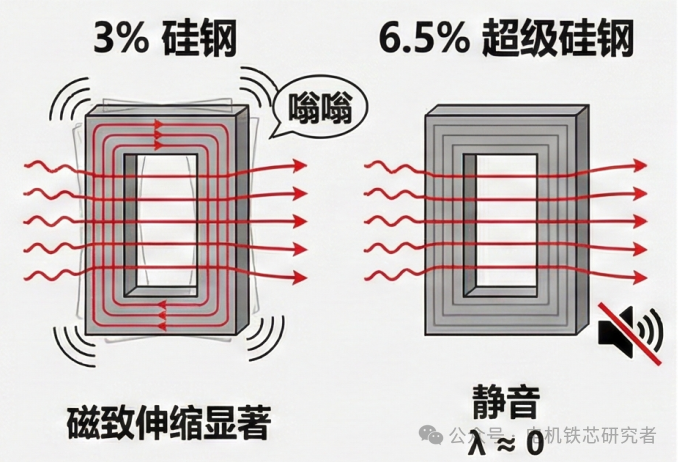

电机运行时的“嗡嗡”电磁噪声，本质上源于磁致伸缩效应——铁芯在磁场作用下，尺寸会发生微米级的伸缩变化，从而拍打空气产生噪音。
普通3%硅钢的磁致伸缩系数（λs）虽然不大，但在高频强磁场下依然显著。2.磁晶各向异性的“归零”效应
3.铁损的断崖式下跌

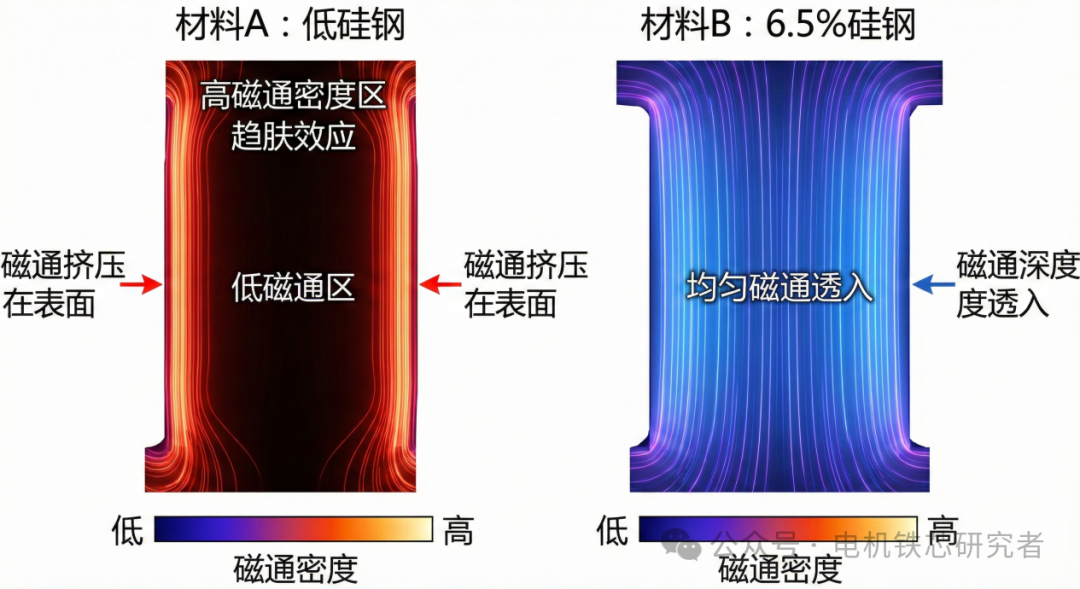

1.“趋肤效应”的压力
2.“零”与“非零”的鸿沟

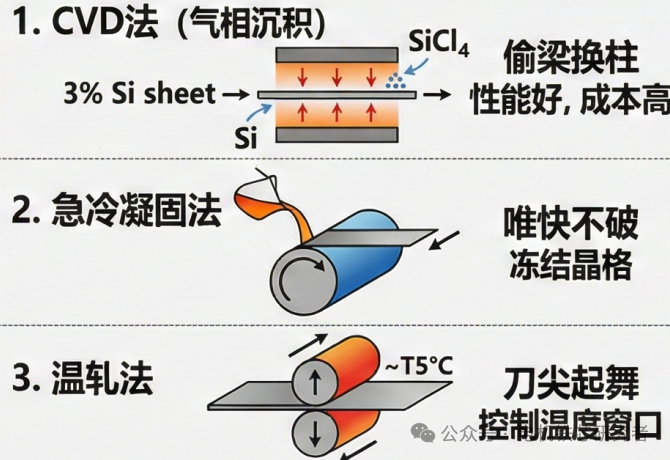

1.气相沉积法（CVD）——“偷梁换柱”
2.急冷凝固法——“天下武功，唯快不破”
3.温轧法——“刀尖起舞”
